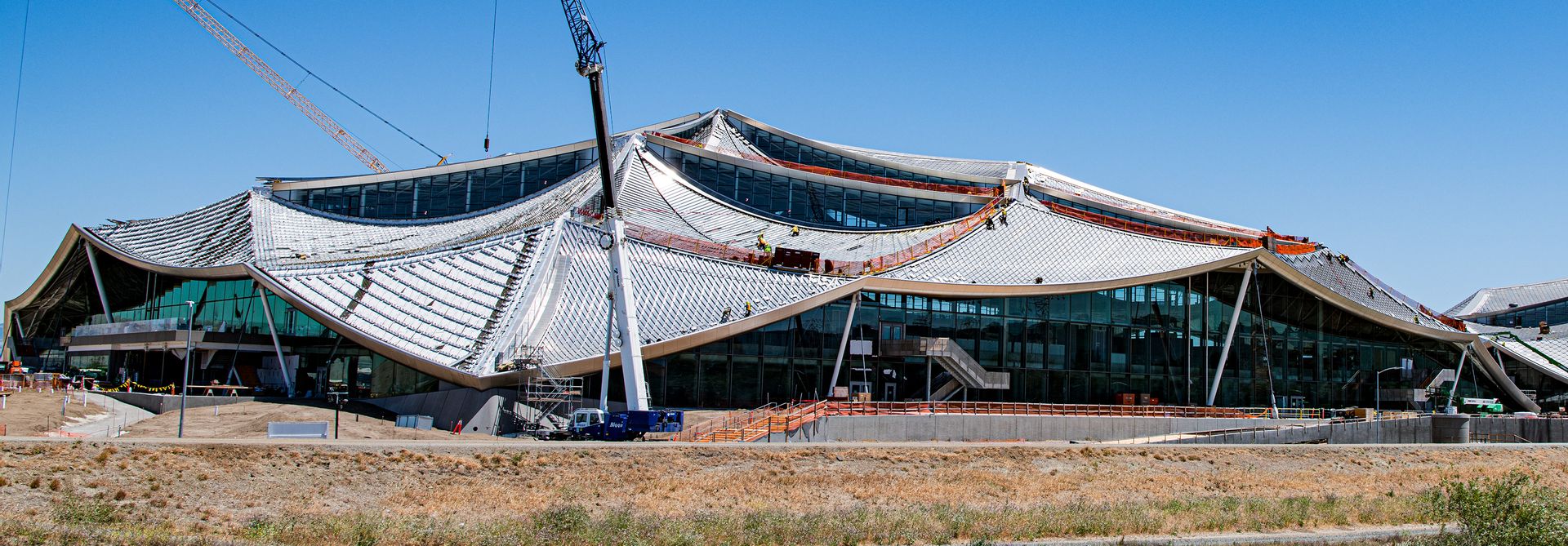

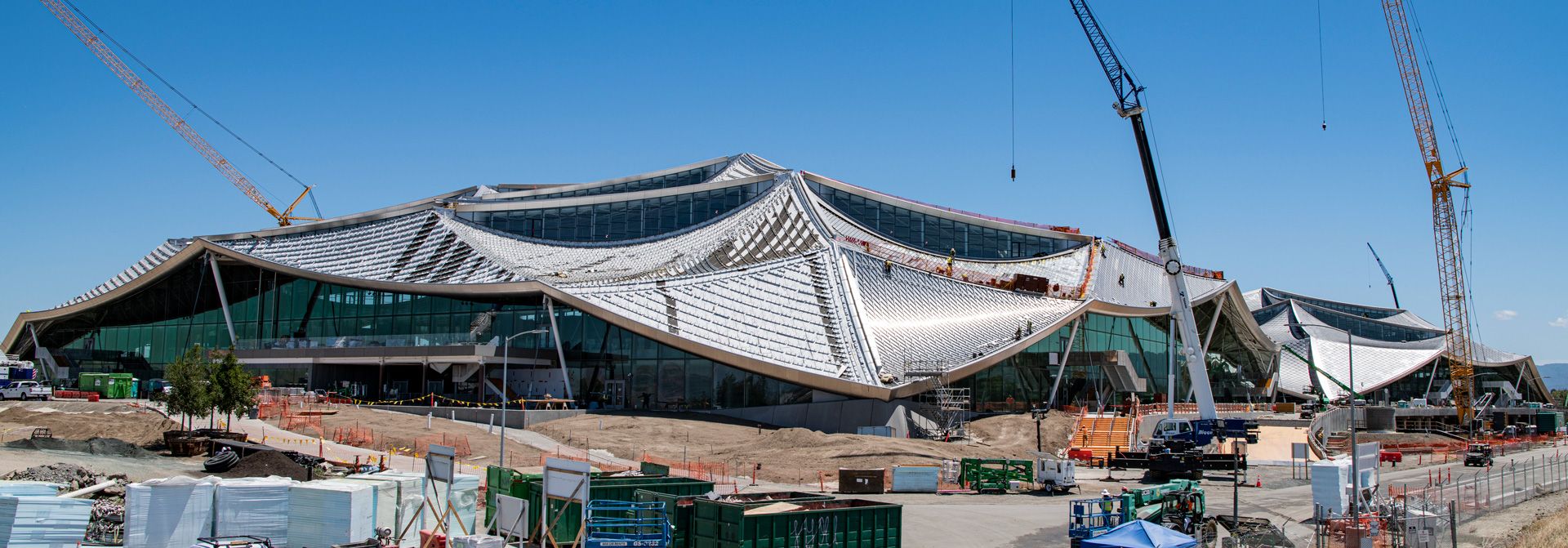

Google находится на завершающей стадии строительства двух новых офисов в Маунтин-Вью, Калифорния. Один находится в Восточном Чарльстоне (в центре нынешней штаб-квартиры), а второй — на аэродроме Моффетт НАСА, всего в нескольких кварталах отсюда. В отличие от существующих зданий, которые сейчас использует компания, это новые строительные комплексы. визуально привлекательны, меняют силуэт и представляют собой сложную техническую задачу во всех отношениях . Новые здания Google присоединяются к другим известным мегакомпаниям в этом районе, которые не только преобразуют отрасли технологий и коммуникаций, но и представляют собой уникальные архитектурные достопримечательности. Строительство нового здания Google ведет компания Металлические панели со стоячим фальцем BEMO. поддерживает
Уникальный дизайн и инженерия: проект, который расширяет границы

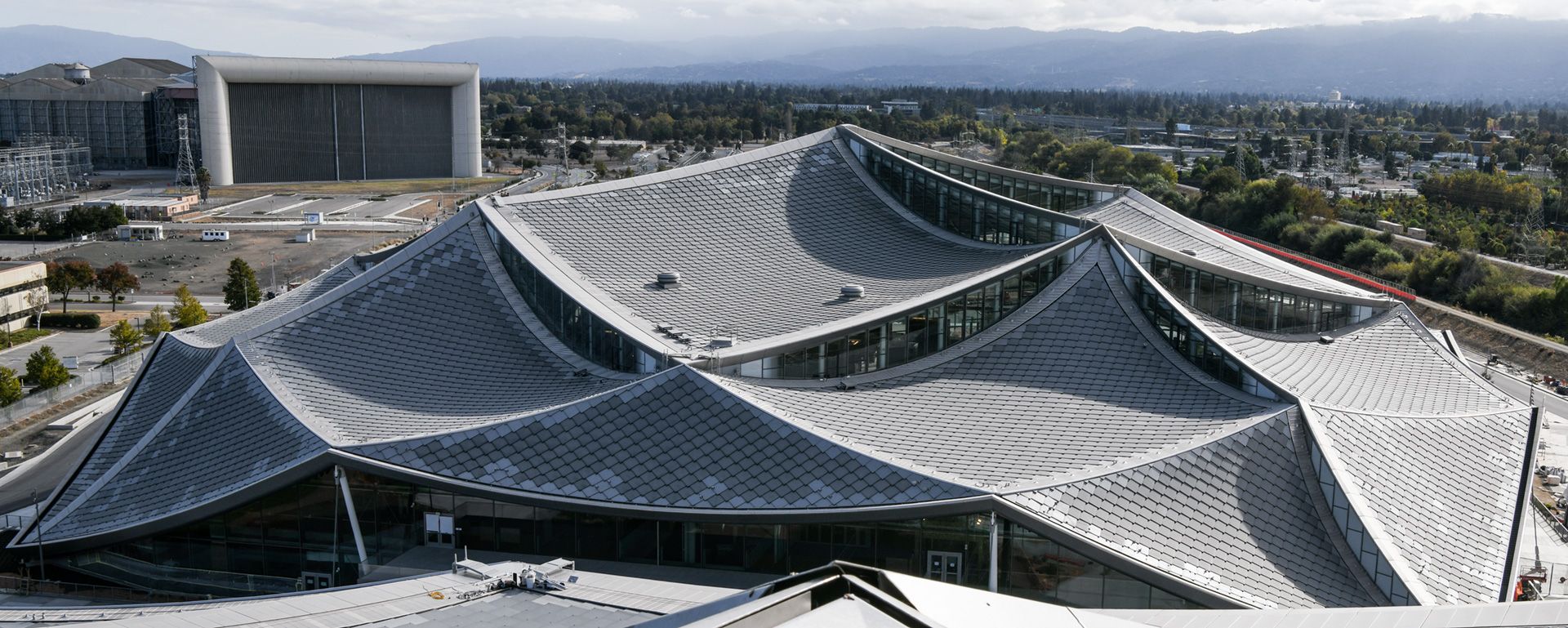

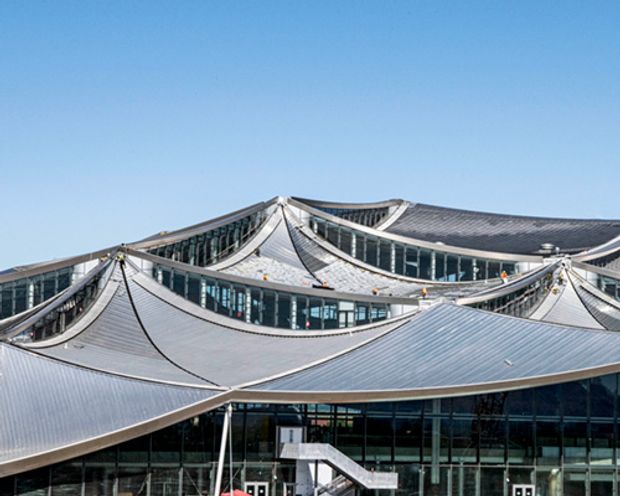

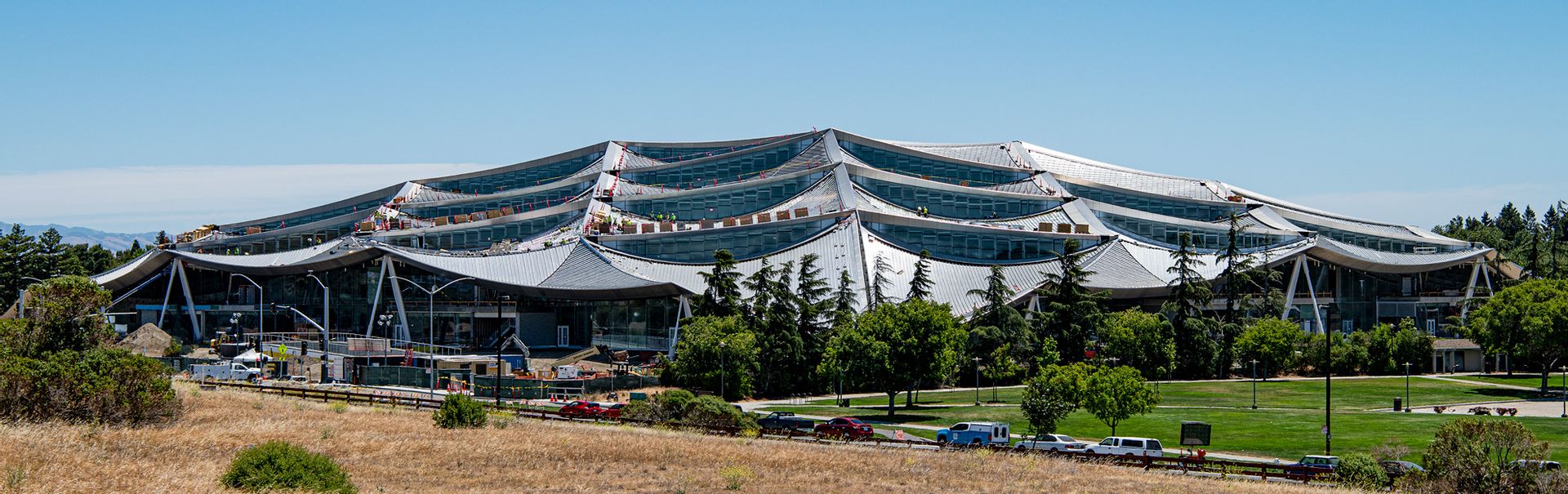

Здания Bay View являются частью Многоквартирный комплекс на поле Моффетта НАСА, а Восточный кампус Чарльстона состоит из одного большого центрального здания. Эти четыре здания более уникальны по дизайну и технологиям, чем любое другое в регионе. Возведенные стальные конструкции и навесы возвышаются на высоту до 48 м над землей. Системы крыш состоят в общей сложности из 120 массивных отдельных вогнутых квадратов, треугольников, воздушных змеев и прямоугольников (так называемых навесов), которые кажутся изящно изгибающимися вниз, как гигантские органические листья. Между разными уровнями этих навесов есть стеклянные световые люки. естественное освещение офисного здания и рабочих помещений и тем самым создать приятную рабочую атмосферу для сотрудников. Когда вы смотрите внутрь здания, плавные уровни крыши и стальная конструкция навеса создают ощущение нахождения внутри огромной палаточной конструкции.
Уникальная архитектурная форма крыши представляла собой особую проблему в области проектирования, производства и строительства. Вогнутая форма окончательных поверхностей крыши была архитектурно спроектирована как сегментированная опорная оболочка над прогонами на закругленных стальных фермах.
Для компенсации геометрии, допусков и прогиба стальной конструкции (т. е. разницы между фактическим положением сегментированной и деформированной стальной конструкции и теоретически желаемым конечным положением плоскости стоячего фальца BEMO). конструктивная и эффективная система использоваться. Это также позволило упростить стальную конструкцию и оптимизировать ее экономически.

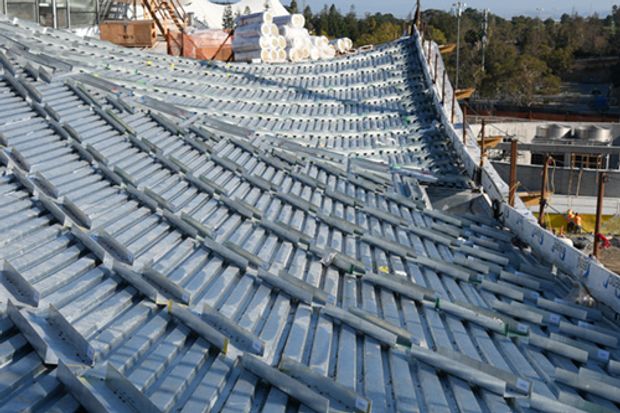

Благодаря граненой волнообразной конструкции внизу для крепления кровли со стоячим фальцем было использовано уникальное и специальное решение BEMO. Тот, который разработан и запатентован компанией BEMO. БЕМО ФЛЕКС Система подконструкций – уникальное решение для новых зданий Google.
В цифрах – Google Charleston East и Google Bay View (4 здания)
- N65/400 – алюминиевые панели BEMO толщиной 1,00 мм – 88 232 м²
- Количество отдельных кровельных поверхностей (навесов) – 120 шт.
- Термодержатель BEMO GRP – 194 740 шт.
- Неподвижный держатель BEMO из алюминия – 48 204 шт.
- Базовые профили BEMO-FLEX – 82 873 м | 83 099 штук
- Модуль БЕМО-ФЛЕКС - 91 584 м | 83 099 штук
- Компенсатор высоты и наклона BEMO-FLEX – 249 954 шт.
- Крепеж самосверлящий Deckfast – 790 654 шт.
- Крепеж самосверлящий Тек-3 – 1 022 704 шт.
- Заклепки Bulb-Tite – 999 816 шт.
- Отверстия, пробитые в системах BEMO-FLEX для предварительной сборки/монтажа – 18 062 091 шт.
- Маркировка/гравировка номера детали – 25 417 452 высечки
- Макеты и планировки индивидуальной планировки – 240 шт.
- Предварительные сканы, позиционные сканы, исполнительные сканы – 360 шт.
- Рельсы БЕМО АККОРД – 153 886 м
- Система защиты от падения HLL/система защиты от падения – 22 321 м
- Анкеры HLL с опорными плитами – 5625 шт.
- Системы беговых дорожек BEMO – 9500 м

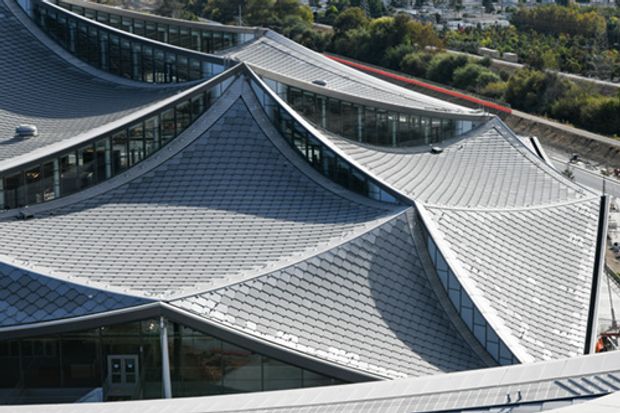

Архитектура произвольной формы BEMO-FLEX, параметрический дизайн для плавных, элегантных линий
Чтобы удовлетворить технические, эксплуатационные и производственные требования, компания BEMO USA инвестировала в специальные станки с ЧПУ и индивидуальное программное обеспечение для производства серийных металлических креплений и панелей со стоячим фальцем. Комплексная система позволила эффективно и точно изготовить более 260 000 отдельных точек крепления кронштейнов, которые обеспечивают статические и фрикционные соединения, каждая из которых отрегулирована в трех измерениях по высоте, наклону и угловой ориентации. Чтобы гарантировать точность каждой отдельной точки соединения, 3D-сканирование и 2D-лазерные измерения предоставили точную информацию и данные при сборке. У БЕМО была полная команда геодезистов, работавших над проектами более 18 месяцев. Отдельные точки съемки затем оценивались нашими инженерами при дальнейшем 3D-планировании и сравнивались с архитектурным проектом.
Speziell entwickelte Computermodellierungsalgorithmen были использованы для создания индивидуальной информации BEMO-FLEX CAD. На основе смоделированных данных были изготовлены и предварительно смонтированы на модульных направляющих точные отдельные детали BEMO-FLEX. Каждый отдельный рельс изготавливался на сборочной линии в рамках скоординированного процесса сборки. Только для этих процессов в производственный процесс пришлось интегрировать более 43,4 миллиона точно расположенных отверстий и выгравированных маркировок.

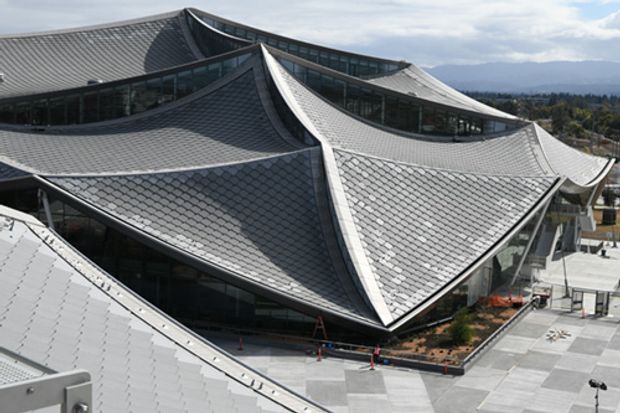

Новый кампус Google покрыт более чем 88 232 м² алюминиевыми кровельными панелями BEMO N65 толщиной 400–1,00 мм со стоячим фальцем. Аналогично системе производства по индивидуальному заказу BEMO-FLEX. каждая панель крыши уникальна по длине и радиусу изгиба. Также использовались материалы разной толщины и алюминиевые сплавы. Панели стоячего фальца имеют длину от одного метра до более 39 метров. Почти все кровельные мембраны имеют изогнутую форму. Более длинные гусеницы иногда имеют естественную кривизну, когда опираются на вогнутую конструкцию. Другие более короткие листы или листы с меньшим радиусом сгибались механически и поднимались на крыши с помощью крана. Для механически изогнутых панелей крыши использовались те же данные моделирования, что и для точное изготовление системы BEMO-FLEX были созданы. После того, как кровельная панель со стоячим фальцем была изготовлена по индивидуальному заказу на профилегибочном станке, данные моделирования BEMO-FLEX были введены в гибочную машину BEMO с компьютерным управлением.
Благодаря сочетанию цифровой поддержки и опыта наших операторов станков профили со стоячим фальцем BEMO были изготовлены и сформированы точно в соответствии с 3D-спецификациями.
Из 88 232 м² панелей BEMO N65 18 500 м² были изготовлены на заводе и доставлены на строительную площадку. Кроме того, 69 584 м² было изготовлено на месте с использованием мобильных производственных установок BEMO в Маунтин-Вью, Калифорния.
BEMO-FLEX предлагает многоосные точки крепления для контроля высоты, угла и наклона.
С помощью системы BEMO-FLEX архитекторы и строители могут создавать элегантные линии и параметрические конструкции по своему желанию. по гораздо более эффективной цене достигать. Система BEMO-FLEX для кровель со стоячим фальцем BEMO предлагает многоосные точки крепления. Это позволяет регулировать высоту, угол и наклон каждого крепления кронштейна для сегментированной или «неплоской» конструкции, одновременно снижая трудозатраты и повышая эффективность площадки.
BEMO-FLEX позволяет точное, качественное и доступное творение сложных кровельных и стеновых систем. Модули BEMO-FLEX были разработаны специально для панелей со стоячим фальцем и стеновых систем BEMO и предлагают возможность проектирования сложных геометрических форм и определенных поверхностей.
Благодаря комбинированному использованию проектных поверхностей, моделей конструкционной стали, опорных моделей оболочек, 3D-сканирования и 2D-лазерных измерений, фирменного программного обеспечения и самых современных производственных процессов BEMO предлагает эту индивидуализированную систему за такое короткое время, что она соответствует даже самые агрессивные графики строительства. Типичное время от сканирования до готовности модуля к отправке составляет всего несколько недель.
Систему BEMO-FLEX также можно использовать при реконструкции, когда существующая конструкция требует новой облицовки, места для дополнительной изоляции и желания увеличить уклон крыши для изменения окончательных визуальных форм.

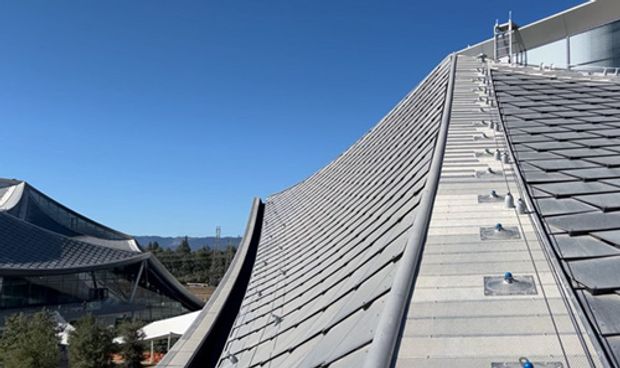

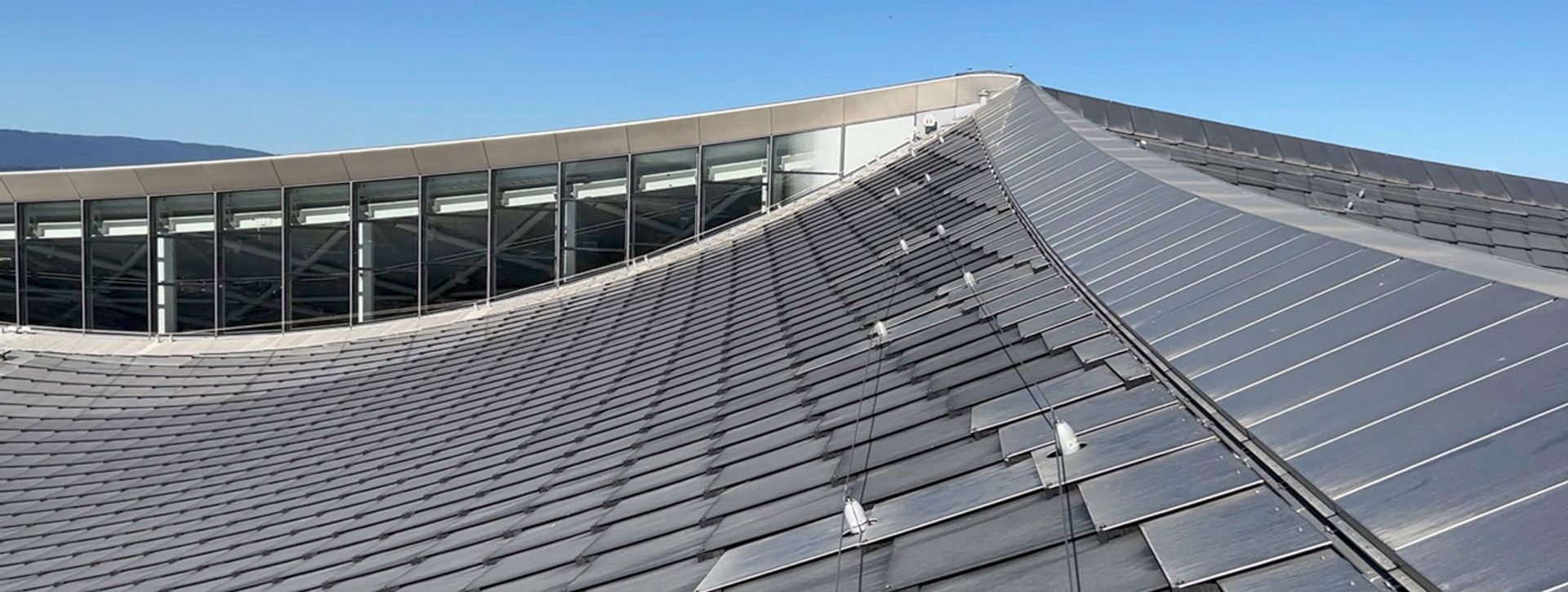

Подиум BEMO и защита от падения с горизонтальной линии жизни (HLL) без проникновения в крышу
Безопасность является постоянной заботой в процессе строительства и текущего обслуживания. Компания BEMO USA разработала систему, которая сочетает в себе подиумы и защиту от падения в одном компоненте, первую в своем роде систему HLL (горизонтальная линия жизни).
Обычно системы HLL крепятся к перемычкам панелей со стоячим фальцем BEMO с помощью зажимов - прямое крепление к проходам является технической инновацией. Система HLL и переходы образуют единое целое, соединяя маршруты обслуживающего персонала с системой защиты от падения. Целью инженерной команды было освободить как можно больше площади для фотоэлектрических (PV) систем . Однако это изменило приложение нагрузки, посредством которого сила действует на всю конструкцию во время использования. По этой причине потребовалось масштабное динамическое нагрузочное испытание всей дорожки и систем защиты от падения. В результате компания BEMO успешно разработала комплексную систему, отвечающую требованиям проекта и CAL-OSHA. без механического проникновения в панели крыши со стоячим фальцем .
Рельсы БЕМО АККОРД – фотоэлектрическое крепление на крыше из фальцевых панелей

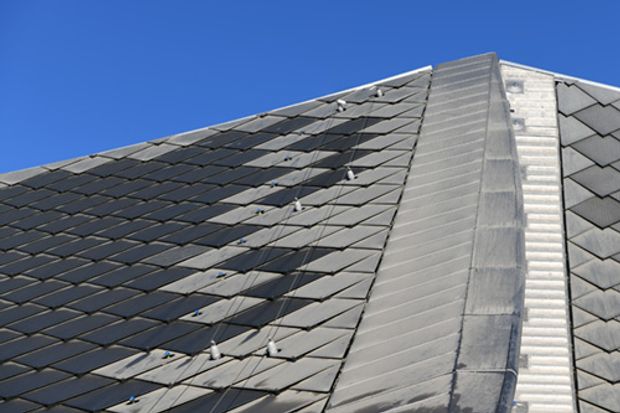

Google установил на крыше более 90 000 фотоэлектрических (PV) панелей для выработки до 7 мегаватт электроэнергии, став первой солнечной крышей, имеющей вид гонтового навеса. Кровельная система BEMO намеренно избегает проникновения на функциональный, плотный уровень. С помощью рельсовой системы БЕМО-АККОРД все фотоэлектрические кровельные панели могут быть установлены без единого проникновения в функциональную обшивку крыши. Компания BEMO поставила более 153 886 м прямых и изогнутых рельсов BEMO AKKORD.
Рельсы БЕМО-АККОРД разработаны для крепления фотоэлектрических модулей к стоячим фальцевым профилям БЕМО без проникновения в кровлю. Из-за длинной выпуклой формы крыши многие рейки БЕМО-АККОРД пришлось согнуть по отдельности.
Эксперты для крупных и уникальных строительных проектов
Специалисты BEMO имеют многолетний опыт разработки исключительных строительных концепций. В проектах с панелями со стоячим фальцем вы в надежных руках благодаря комплексным решениям BEMO, от планирования до реализации. свяжитесь с нами просто, и позвольте команде экспертов BEMO предоставить вам исчерпывающую консультацию по индивидуальным строительным решениям.
